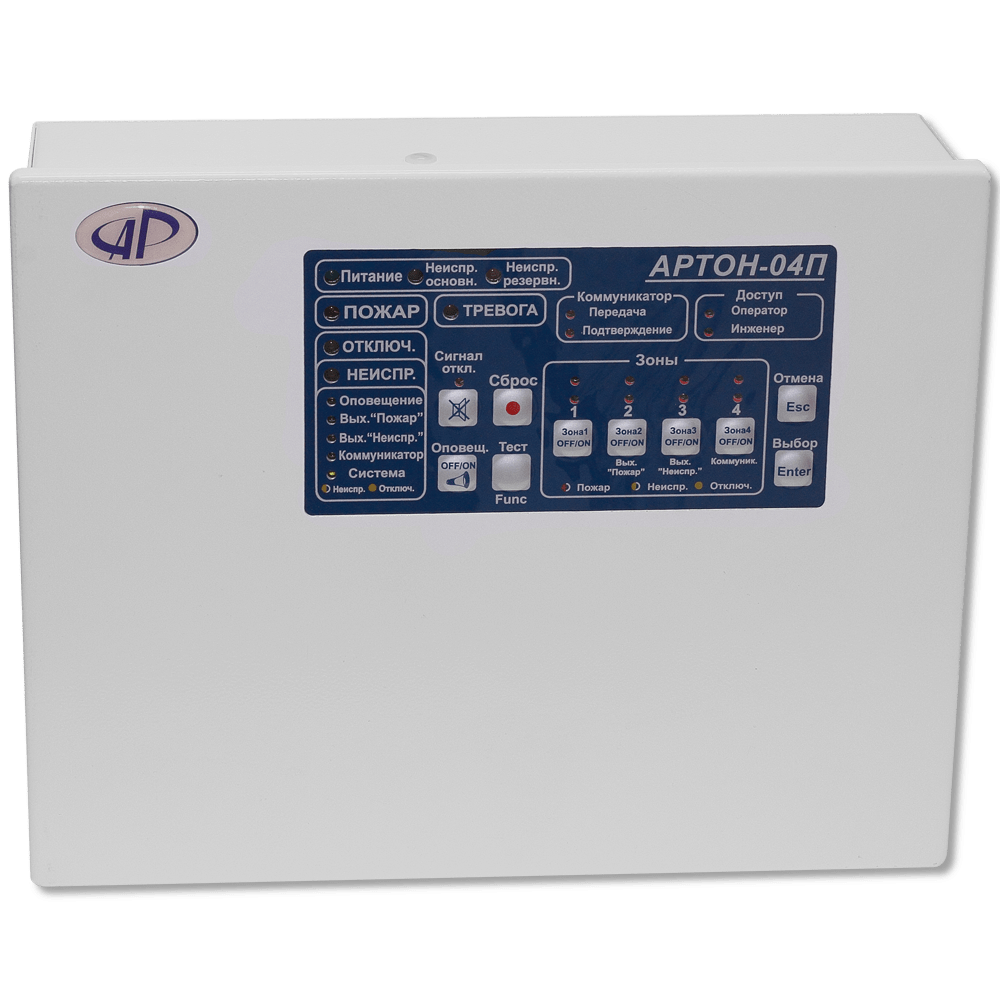

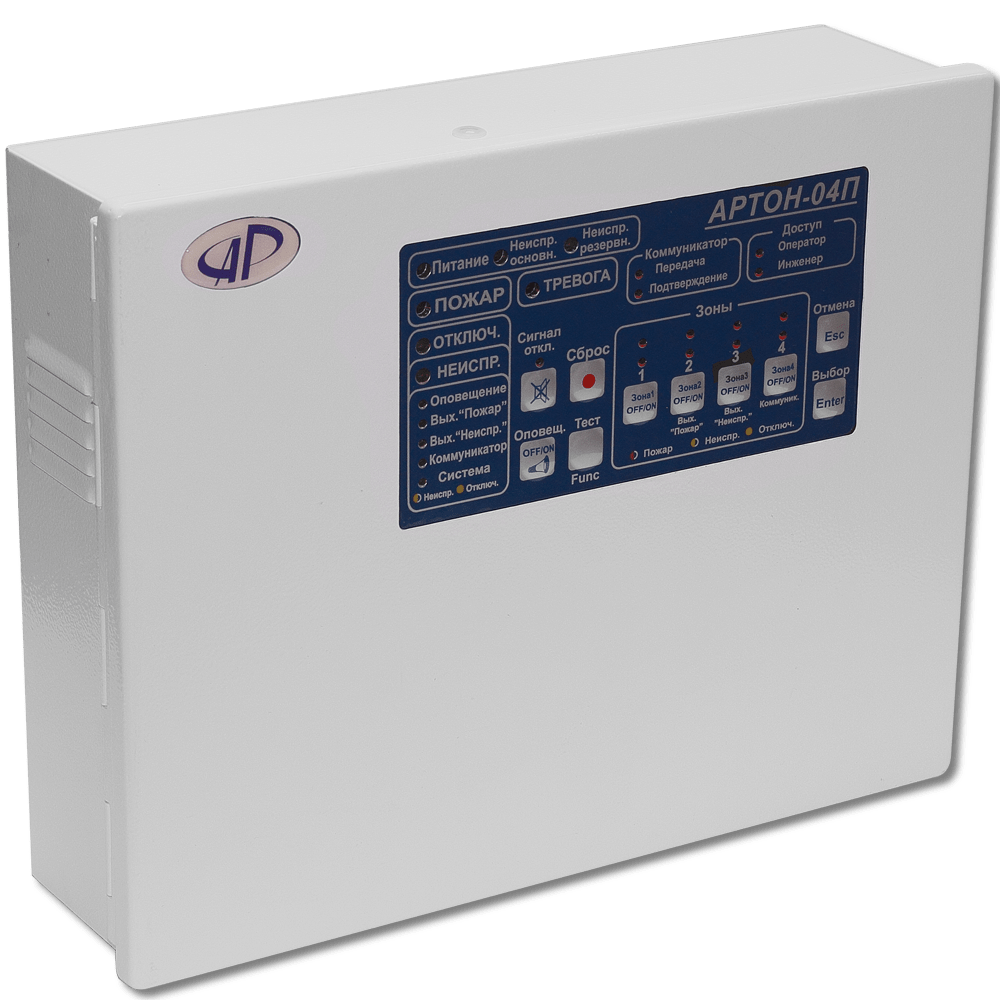

АРТОН-04П
Опис продукту
Призначений для організації централізованої і автономної пожежної охорони різних об’єктів шляхом цілодобового контролю стану до 4 -х шлейфів сигналізації ( ШС) .
Прилад відповідає вимогам стандартів ДСТУ EN- 54 – 2 : 2003/Зміна № 1 та ДСТУ EN 54-4:2003 / Зміна № 2 , ДСТУ- H CEN / TS 54-14:2009 .
- Кожен з ШС приладів може бути налаштований споживачем як пожежний ШС без верифікації , з верифікацією , або зі спрацюванні 2 -х сповіщувачів , а також можуть бути встановлені залежності типів А , B , C (згідно з вимогами ДСТУ EN- 54 - 2 : 2003/зміна № 1);
- Прилади визначають і відображають наступні стани ШС : «Черговий режим» , «Увага » ( сработка першого сповіщувача в ШС) , «Пожежа» , « Несправність - коротке замикання» , « Несправність - обрив » , « ШС відключений » , « несправність одного з інтелектуальних сповіщувачів в ШС»:
- Можливість підключення в один ШС пасивних і активних сповіщувачів , побудови комбінованих ШС із застосуванням 2 -х і 4 -х провідних схем підключення;
- Визначення наступних видів несправностей і станів: коротке замикання вихідних ключів , обрив навантажень кожного з вихідних ключів , відсутність напруг , що живлять вихідні ключі і ШС , відсутність напруги живлення 220В , відсутність , критичний розряд або несправність акумуляторної батареї тощо;
- Наявність виходів : «Пожежа» , « Несправність » , « Оповіщення» ( « Snd1 » і « Snd2 » ) , 2 -х програмованих сільноточних виходів « AUX1 » і « AUX2 » і 2 -х програмованих реле « Relay1 » і « Relay2»;
- Можливість підключення до 4 -х незалежних оповіщувачів з контролем цілісності ланцюгів ( відповідно до вимог ДСТУ- H CEN / TS 54-14:2009);
- Наявність входу для підключення зовнішнього джерела резервного живлення з контролем його справності;
- Відсутність необхідності в струмообмежуючому резисторі при підключенні в двопровідний ШС сповіщувачів типу СПД- 3 , СПД- 3.10 , ТПТ , FT;
- Наявність окремої кнопки приглушення ( відключення) оповіщувачів;
- Функція автопам'яті струму чергового режиму ШС;
- Можливість зміни порогів визначення спрацювань сповіщувачів від 1 до 16 мА;
- Можливість конфігурації приладів за допомогою ПК.
Технічні характеристики
Характеристика
Значення
Габаритні розміри:
не більше 230х280х90 мм
Маса:
не більше 3,5 кг
Живлення приладу здійснюється від мережі змінного струму напругою 220 ( +22-33 ) В частотою ( 50 ± 1 ) Гц та / або від герметичній необслуговуваної свинцево- кислотної акумуляторної батареї з номінальною напругою 12 В, номінальною ємністю 7 або 7,2 А / год та кінцевим напругою тривалого розряду 10,5 В. (АБ в комплект поставки не входить)
Максимальна споживана потужність приладу від мережі :
30 Вт
Споживана потужність від мережі в черговому режимі :
не більше 15 Вт
Максимальний струм споживання від акумуляторної батареї :
0,8 A
Максимальний струм споживання від АБ в черговому режимі :
0,2 А
Максимальний струм споживання від АБ , при відключеній мережі змінного струму і при напрузі на АБ менше ( 10,5 - 1 ) В :
30 мА
Напруга на контактах відкритих вихідних ключів при сумарній навантаженні вихідних ключів до 0,6 А - від 8,8 до 14 В. При цьому подвоєна амплітуда пульсацій не перевищує 0,5 В
Максимальна напруга на вимкнених вихідних ключах « Світло / Звук » , ( резисторами , «Пожежа» і « Несправність » при опорі навантаження 3,3 кОм входять в комплект поставки) :
не більше 2,5 В
Максимальна кількість ШС , що підключаються до приладу :
4
Напруга живлення на контактах ШС1 - ШС4 при відсутності навантаження :
15 (± 1 ) В
Напруга на контактах ШС1 - ШС4 при струмі в кожному з ШС до 20 мА :
не менше 12 В
Сумарний опір ліній (проводів) ШС без урахування опору кінцевого резистора :
не більше 220 Ом
Опір витоку між лініями ШС ( при відключеному кінцеве резисторі ) , а також між кожною лінією ШС і корпусом приладу :
не менше 50 кОм
Мінімальна зміна струму в ланцюзі ШС (щодо зафіксованого базового струму ШС) , яке оцінюється приладом як «ПОЖЕЖА» :
плюс 4 мА або мінус 1,2 мА
Струм ШС , який розцінюється приладом як обрив :
від 0 до 3 мА
Струм ШС , який розцінюється приладом як КЗ :
більше 24 мА
Прилад має захист від КЗ в ланцюгах ШС і вихідних ключів з індикацією несправності
Прилад реагує на зміну стану ШС при тривалості цієї зміни не менше 100 мс і не видає повідомлення про зміну при тривалості менше 50 мс.;
Прилад дозволяє підключити в кожен ШС до 32 активних сповіщувачів (типу СПД- 3 , СПД- 3.5 , СПД- 3.10 , СПТ -2Б , СПТ -ЗБ та ін), при цьому максимальний струм споживання усіма пожежними сповіщувачами в черговому режимі роботи не повинен перевищувати 3 мА;
Тривалість автоматичного скидання ( час відключення ) ШС при верифікації ШС ;
не менше 5 сек
Тривалість очікування повторного спрацьовування в режимі «Увага » після скидання ШС , при виявленні якої прилад переходить в режим «ПОЖЕЖА» :
( 60 ± 6 ) сек
Максимальний струм навантаження по виходу « Світло / Звук » (« L / S » ) :
500 мА
Максимальний струм навантаження по кожному з виходів живлення P1 і P2 чотирьохпровідних пожежних сповіщувачів :
200 мА.
Максимальный ток нагрузки по выходам: «Пожар», «Неисправность», «Тревога», «Норма», «К1» – «К4» :
40 мА
Мінімальні значення струмового навантаження приладу в черговому режимі по кожному з виходів : « Світло / Звук » , «Пожежа» , « Несправність » , а також в ланцюгах ШС1 - ШС4 - 3,5 мА (задаються за допомогою резисторів 3,3 кОм з комплекту запасних частин і приладдя , см. п. 12 )
Час технічної готовності приладу після включення джерела живлення не більше :
20сек
Діапазон номіналів кінцевих резисторів :
від 1кОм до 3,9 кОм
Діапазон номіналів додаткових токоограничивающих резисторів активних сповіщувачів :
від 0 до 1,2 кОм.
Стабілізоване живлення ШС :
15 (± 0,5 )
Струм короткого замикання ШС :
не менше 60 мА
Максимальний струм виходів « Snd1 » , « Snd2 » :
500 мА
Максимальний струм виходів « AUX1 » , « AUX2 » :
300 мА
Середнє напрацювання на відмову приладу :
не менше 40 000 годин
Корисні матеріали
| Назва | Країна | Коментар | Відкрити | Завантажити |
|---|---|---|---|---|
| Паспорт | українською | |||
| Сертифікат | UA(Україна) | Термiн дiї 14 сiчня 2022 до 13 сiчня 2025 | ||

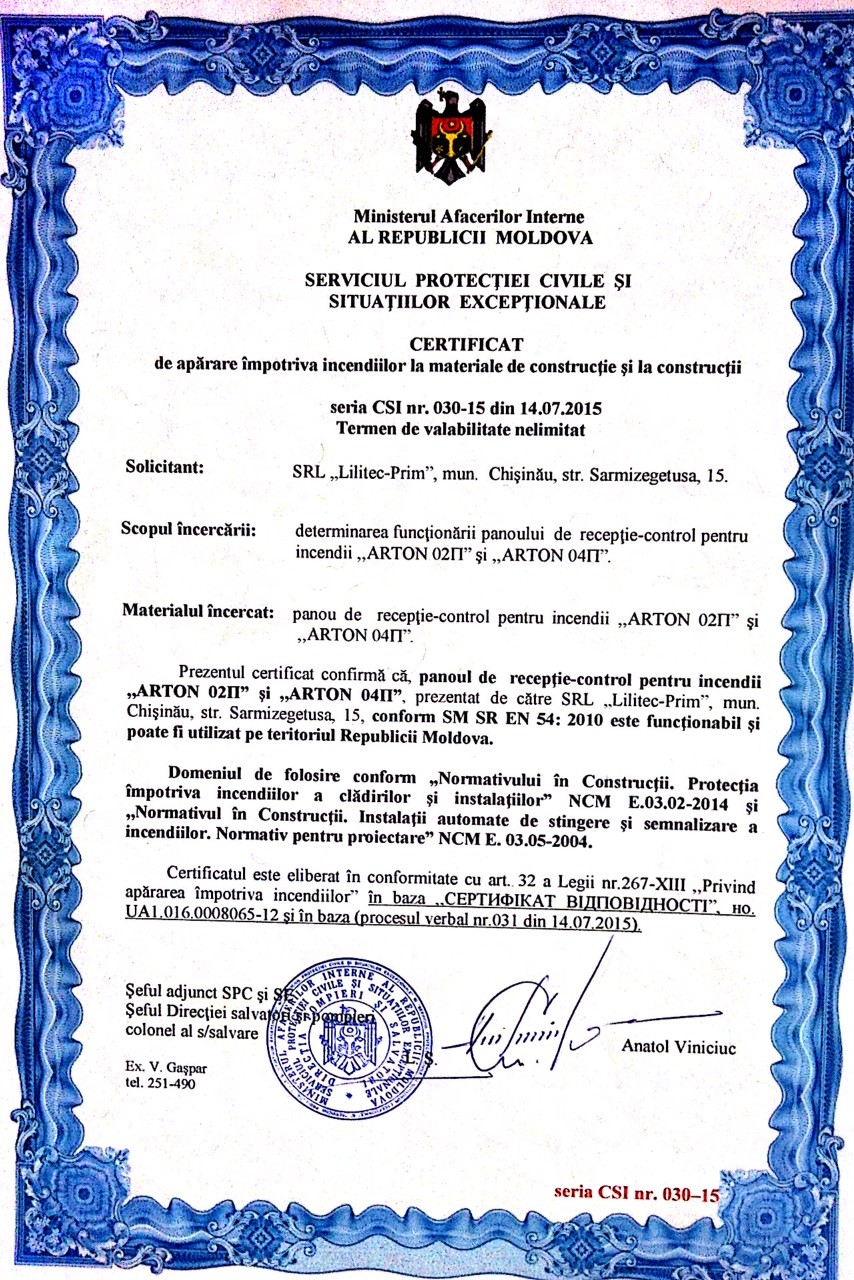

| Сертифікат | MD(Молдова) | Термін дії нелімітований. | ||
| Схема | Cхема підключення сповіщувачів FTL-A1R, FTL-A2R, FTL-ABR до ППКП "Артон-02П, (-04П), (- 08П)". | |||
| Інструкція | Коротка інструкція щодо введення в експлуатацію ППКП «Артон-08П» ("Артон-02П", "Артон-04П"). | |||
| Архів | Паспорт, фото. |
