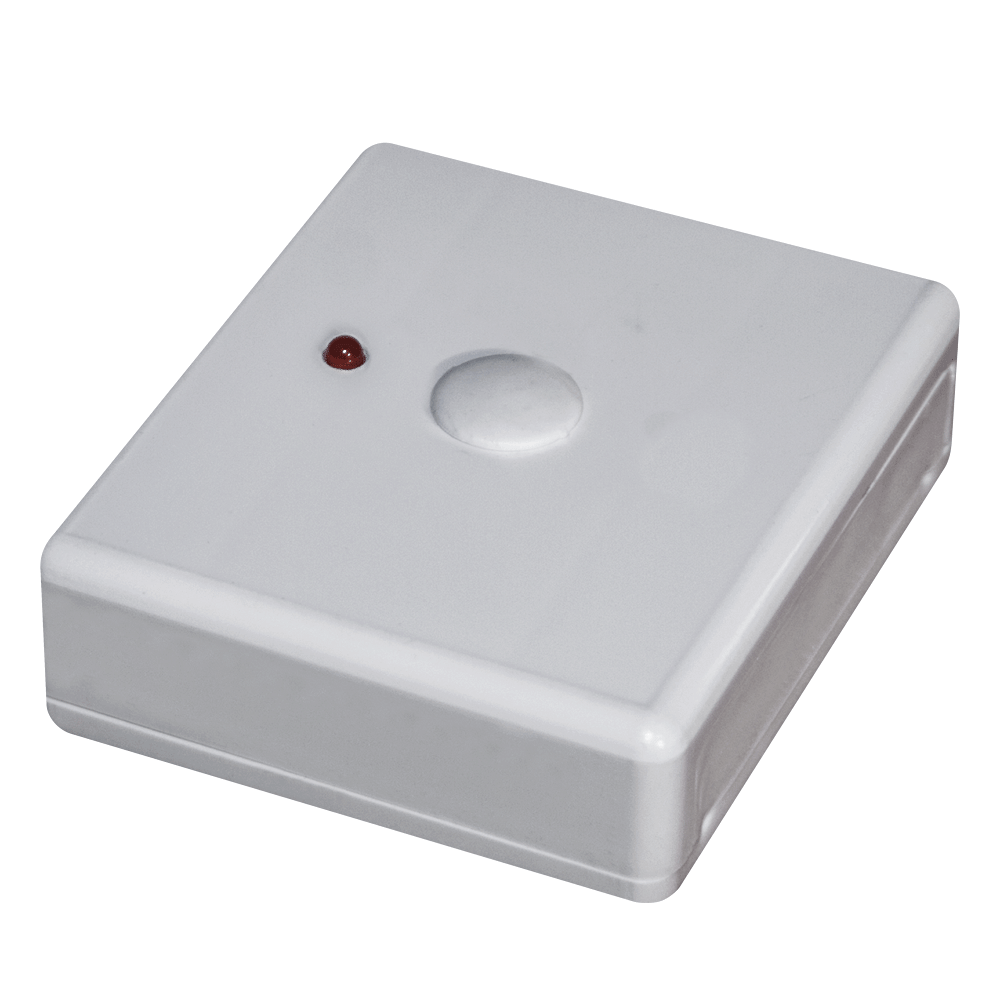

МУШ-1М « Arton

Опис продукту

Модуль призначений для узгодження двопровідного ШПС з пожежними та охоронно-пожежними ППК, що працюють з чотирьохпровідними ШПС.

Контролює значення струму в ланцюзі двухпроводного ШС і залежно від його величини змінює стан вихідного ключа для передачі сповіщень «Черговий режим» , «Тривога» на ППК

Забезпечує формування сигналу " Тривога» розривом ланцюга сигнального шлейфу чотирипровідного ШС

Забезпечує оптичну індикацію цього стану " Тривога» індикатором червоного кольору при:

обриві або короткому замиканні в ланцюзі двухпроводного шлейфу;
спрацюванні одного або декількох сповіщувачів .

Забезпечує оптичну індикацію чергового режиму роботи індикатором зеленого кольору

Забезпечує обмеження величини струму при виникненні короткого замикання в ланцюзі двопровідного ШC

Дозволяє відключати живлення двопровідного шлейфу за допомогою кнопки «СКИДАННЯ»("СБРОС")

Технічні характеристики

Характеристика

Значення

Струм споживання в черговому режимі:

не більше 18 мА

Спосіб підключення до ППК :

чотирьохпровідний ШС

Габаритні розміри:

не більше 65×55×20 мм

Маса:

не більше 0,05 кг

Діапазон вхідних напруг:

10.2 – 13.8 В

Діапазон вихідних напруг в черговому режимі :

9.7 – 13.6 В

Струм короткого замикання в ланцюзі двухпровідного шлейфу:

не більше 20 мА

Опір двухпроводного ШС , при якому модуль формує повідомлення «Черговий режим» :

1.0± 3 кОм

Опір двухпроводного шлейфу , що сприймається модулем , як режим « ТРИВОГА » :

від 0 до 0.75 і вище 3.3 кОм

Струм споживання в режимі «Тривога» :

не більше 31 мА

Кількість пожежних сповіщувачів , підключених в двопровідний ШС :

не більше 32

Корисні матеріали

Назва	Країна	Коментар	Відкрити	Завантажити
Паспорт		українською	Читати	pdf(0,17 Mb)
Сертифікат	UA(Україна)	Декларація про відповідність вимогам стандартів України	Читати	pdf(0,41 Mb)

Навчальні матеріали

Тема 1. Компоненти систем противопожежного захисту

Розділ 9.2. Приcтрої вводу-виводу (РТ-2, МУШ-1М, МУШ-2М та МУШ-3М).

У розділі 9.2 інформаційних матеріалів "Компоненти систем протипожежного захисту", розглянуті пристрої вводу – виводу, такі як РТ-2, МУШ-1М, МУШ-2М та МУШ-3М, які виробляє приватне підприємство "АРТОН". Приведені технічні рішення, що застосовані у цих виробах та захищені патентами на об’єкти інтелектуальної власності, технічні характеристики виробів та схеми їх підключення у шлейфи пожежної сигналізації.

МУШ-1М

Опис продукту

Технічні характеристики

Корисні матеріали

Навчальні матеріали

Тема 1. Компоненти систем противопожежного захисту

Для перегляду та завантаження матеріалу натисніть komponenty_spz_r92.pdf
