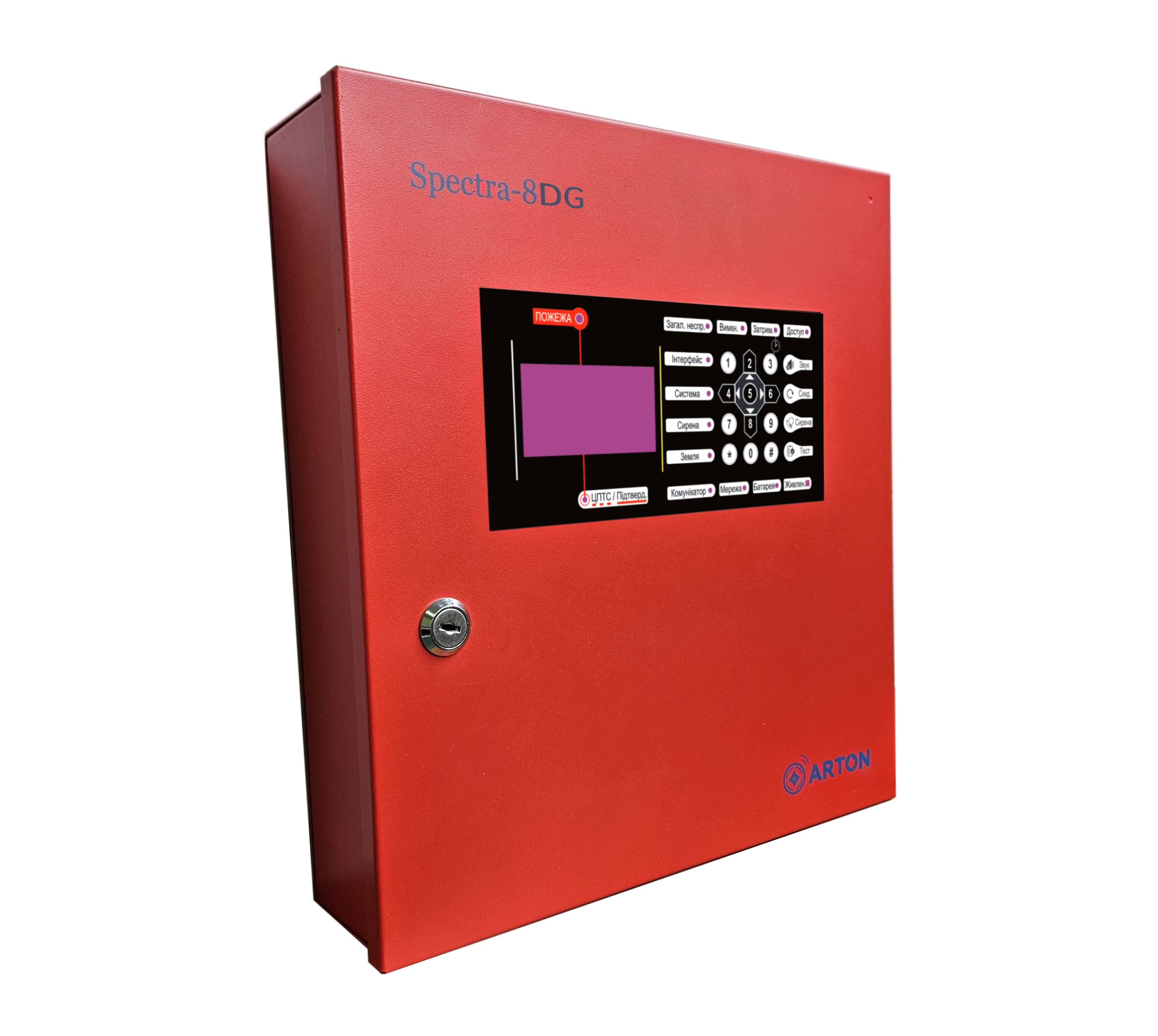

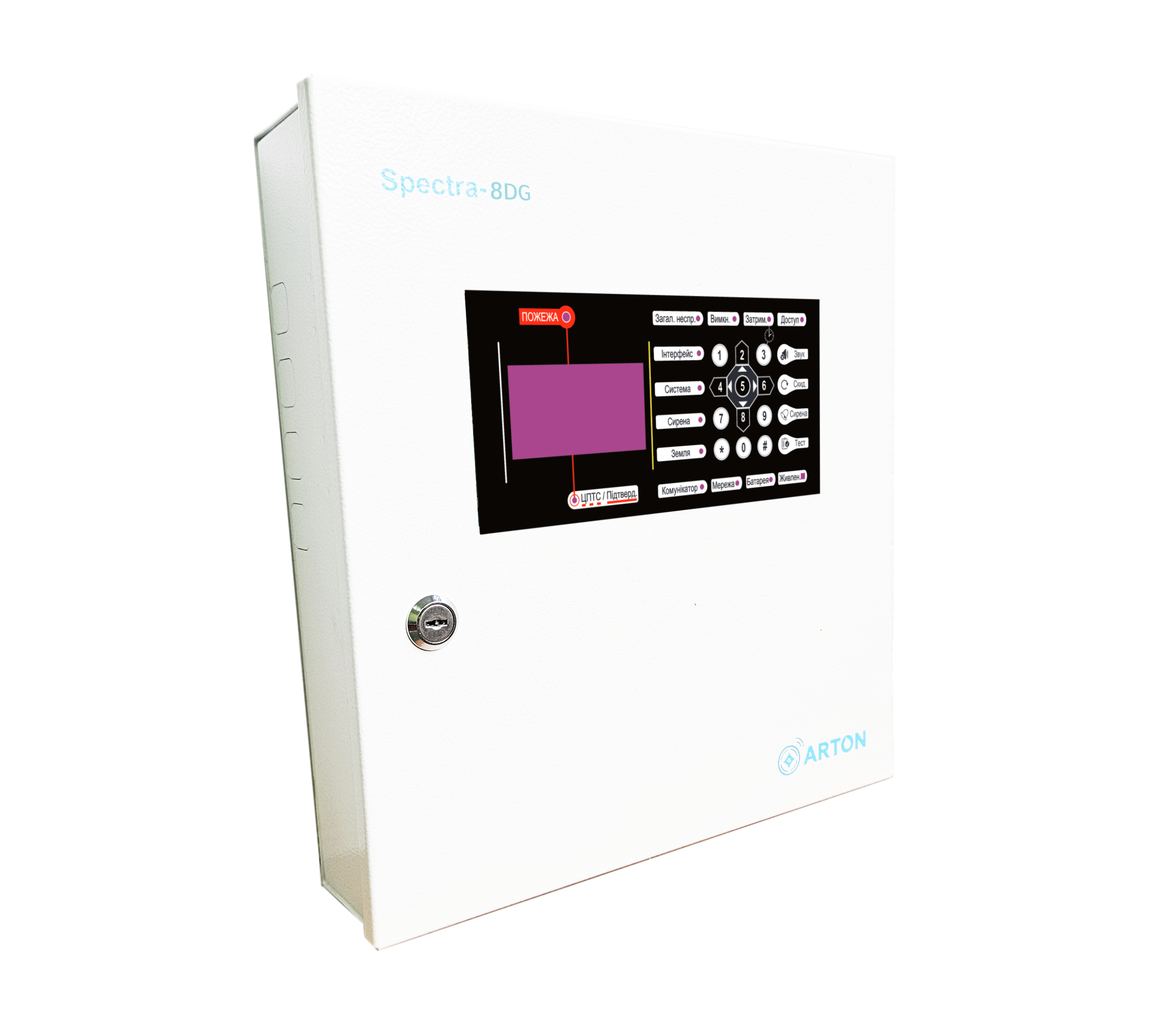

Spectra-8DG

Опис продукту

Прилад призначений для використання у системах пожежної сигналізації та оповіщування, які встановлюють у приміщеннях для виявлення пожежі, а також для оповіщення та передавання інформації на зовнішнє устатковання та на устатковання індикації ЦПТС і відповідає всім вимогам ДСТУ EN54-2, ДСТУ EN 54-4, ДСТУ EN 54-21 (Тип 1).

Особливості

дозволяє підключення в один ШС до 32-х активних пожежних сповіщувачів або до 10 ручних пожежних сповіщувачів по двопровідній схемі;
дозволяє підключення в ШС активних пожежних сповіщувачів Art-SP2, Art-HP1, СП-2.1 виробництва ПП «Артон» без встановлення струмообмежувальних резисторів;
живлення приладу здійснюється від мережі змінного струму напругою 230 В, а в разі його відсутності за допомогою резервного живлення (дві АБ свинцево-кислотного типу, герметичні, необслуговувані номінальною напругою 12 В та номінальним струмом 7 Аг кожна, підзарядка АБ здійснюється автоматично, забезпечується захист від її неправильного підключення та відключення АБ при зниженні напруги до кінцевого значення, а також забезпечується компенсація напруги заряду АБ при зміні температури):
забезпечує роботу від АБ протягом часу не менше 24 годин в черговому режимі та 30 хвилин в режимі «ПОЖЕЖА»;
забезпечує видачу сигналів за допомогою наступних вихідних ключів: довільно-програмований вихід (OUT1, OUT2, OUT3, OUT4), релейний вихід сигналу «Пожежа» (FIRE), релейний вихід сигналу «Несправність» (FAULT));
забезпечує багаторівневий доступ до функцій керування;
забезпечує індикацію станів за допомогою дисплею та світлодіодних індикаторів;
за допомогою вбудованої клавіатури та дисплейної індикації прилад забезпечує перегляд і налаштування (програмування) параметрів та функцій роботи;
забезпечує передавання сигналу несправності на ЦПТС – до 90 с.;
має вбудований комунікатор (відповідає ДСТУ EN 54-21 (Тип 1)), який підтримує встановлення двох SIM карт для передавання сповіщень на ПЦТС через двох операторів мобільного зв’язку;
автоматично визначає та відображає різні види несправностей і станів (див. у паспорті);
діапазон робочих температур від -5 до +40 °С;

Технічні характеристики

Характеристика

Значення

Габаритні розміри приладу:

не більше 290х253х80 мм;

Маса приладу без АБ:

не більше 3,5 кг;

Ступінь захисту корпусу приладу:

ІР30;

Живлення від мережі змінного струму напругою 230В (з допуском мінус 15% та 10%) частотою (50±1) Гц;

В якості джерела резервного живлення приладу використовуються дві АБ свинцево-кислотного типу, герметичні, необслуговувані номінальною напругою 12 В та номінальним струмом 7 Аг кожна;

Максимальна споживна потужність:

34 Вт;

Максимальний довготривалий струм споживання приладу від АБ:

1,3;

Мінімальний струм споживання приладу (у черговому режимі) від АБ:

0,2 А;

Максимальна кількість пожежних ШС, що підключаються до приладу:

Напруга живлення ШС за відсутності навантаження:

(24 ± 0,5) В;

Напруга на контактах ШС при струмі в кожному із ШС до 45 мА:

не менше 22 В;

Значення струму в колі ШС, яке оцінюється як стан ЧР:

від 3,5 мА до 18 мА;

Значення приросту струму в ШС, яке оцінюється приладом як стан «УВАГА» від автоматичного сповіщувача:

від 6 мА до 12 мА, відносно рівня норми, але не більше 19 мА;

Струм ШС, який розцінюється приладом як обрив:

менше 3,2 мА;

Струм ШС, який розцінюється приладом як КЗ:

більше 50 мА;

Максимальний струм навантаження кожного з виходів «OUT1»…«OUT4»:

400 мА.;

Сумарний струм навантаження виходів повинен бути:

не більше 1 А;

Тривалість автоматичного скидання (час відключення) ШС при ручному скиданні або при верифікації ШС:

(5 ±1) с;

Тривалість очікування спрацювання сповіщувача в ШС у стані «УВАГА», при виявленні якого прилад переходить у режим «ПОЖЕЖА»:

5 хв;

Середній термін служби приладу:

не менше 10 років;
