База Б3
Опис продукту

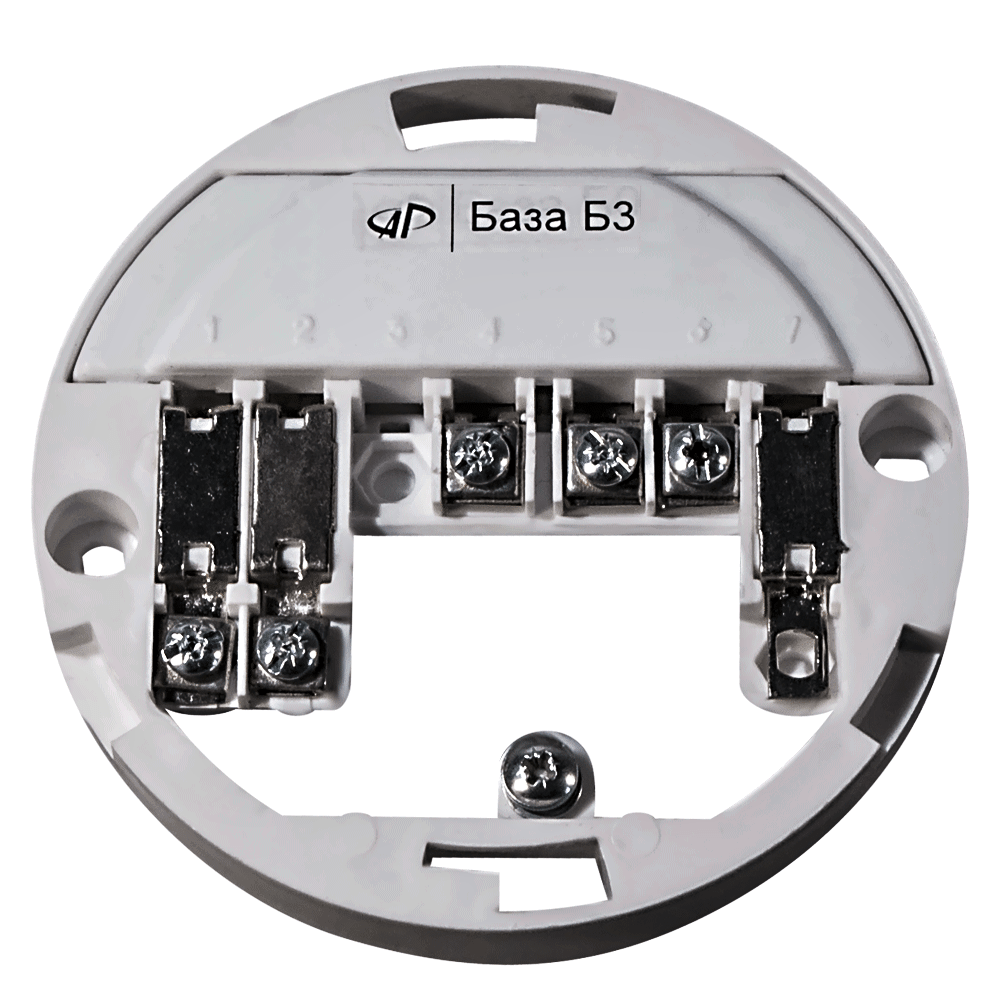

База Б3 призначена для підключення сповіщувача СПД-3.10 з НР вихідними контактами реле до чотирьохпровідного ШС.
База Б3 формує вихідний сигнал за допомогою контактів реле. При побудові шлейфу пожежної сигналізації на базах Б3 необхідно в кінці кожного ШС встановлювати базу Б7 або Б9 (база Б9 з ІВ). У такому ШС відсутність напруги живлення через обрив або знімання будь-якого блоку електронного з бази призводить до формування на ППК сповіщення «Несправність» з цього ШС.
Реалізація різних функцій за допомогою баз:
| База | Кількість контактів | Наявність ЗПОС | Наявність реле | Контакти реле | Підключення |
| Б01 | 4 | - | - | - | 2-провідне |
| Б1 | 6 | + | - | - | 2-провідне |
| Б2 | 7 | - | 1 | НЗ | 4-провідне |
| Б3 | 7 | - | 1 | НР | 4-провідне |
| Б4 | 8 | + | 1 | НР | 4-провідне |
| Б5 | 8 | + | 1 | НР | 4-провідне |
| Б6* | 8 | - | 2 | НЗ,НР | 4-провідне |
| Б7* | 8 | - | 2 | НЗ,НР | 4-провідне |
| Б8* | 9 | + | 2 | НЗ,НР | 4-провідне |
| Б9* | 9 | + | 2 | НЗ,НР | 4-провідне |
Технічні характеристики
Характеристика
Значення
Напруга живлення:
12 ± 1,8 В
Спосіб підключення до ППК:
двопровідний ШС
Опір між контактами "1" і "2", при знятому електронному блоці:
не більше 200 кОм
Опір між контактами "1" і "2", при встановленому електронному блоці:
не більше 2 Ом
