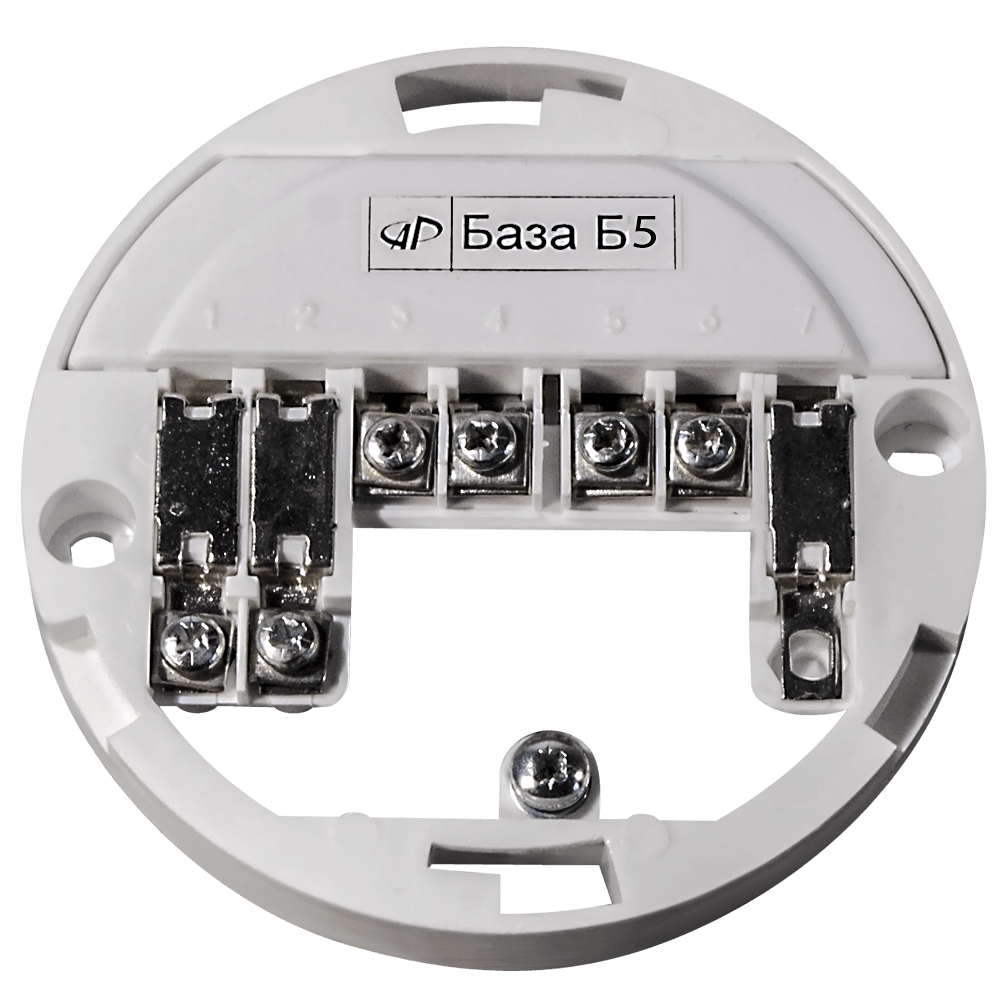

База Б5
Опис продукту
База Б5 призначена для підключення сповіщувача СПД-3.10 з НР вихідними контактами реле до 4-х провідного ШПС і ІВ. База Б5 формує вихідний сигнал за допомогою контактів реле. При побудові шлейфу пожежної сигналізації на базах Б5, необхідно в кінці кожного ШПС встановлювати базу Б7 або Б9 (база Б9 з ІВ). В такому ШПС відсутність напруги живлення через обрив або зніманні будь-якого блоку електронного з бази призводить до формування на ППКП сповіщення «Несправність» в даному ШПС.
Реалізація різних функцій за допомогою баз:
| База | Кількість контактів | Наявність ЗПОС | Наявність реле | Контакти реле | Підключення |
| Б01 | 4 | - | - | - | 2-провідне |
| Б1 | 6 | + | - | - | 2-провідне |
| Б2 | 7 | - | 1 | НЗ | 4-провідне |
| Б3 | 7 | - | 1 | НР | 4-провідне |
| Б4 | 8 | + | 1 | НР | 4-провідне |
| Б5 | 8 | + | 1 | НР | 4-провідне |
| Б6* | 8 | - | 2 | НЗ,НР | 4-провідне |
| Б7* | 8 | - | 2 | НЗ,НР | 4-провідне |
| Б8* | 9 | + | 2 | НЗ,НР | 4-провідне |
| Б9* | 9 | + | 2 | НЗ,НР | 4-провідне |
Технічні характеристики
Характеристика
Значення
Спосіб підключення до ППК:
чотирьохпроводний ШС
Опір між контактами "1" і "2" при знятому електронному блоці:
не більше 200 кОм
Опір між контактами "1" і "2" при встановленому електронному блоці:
не більше 2 Ом
Спосіб формування вихідного сигналу:
замиканням контактів реле
