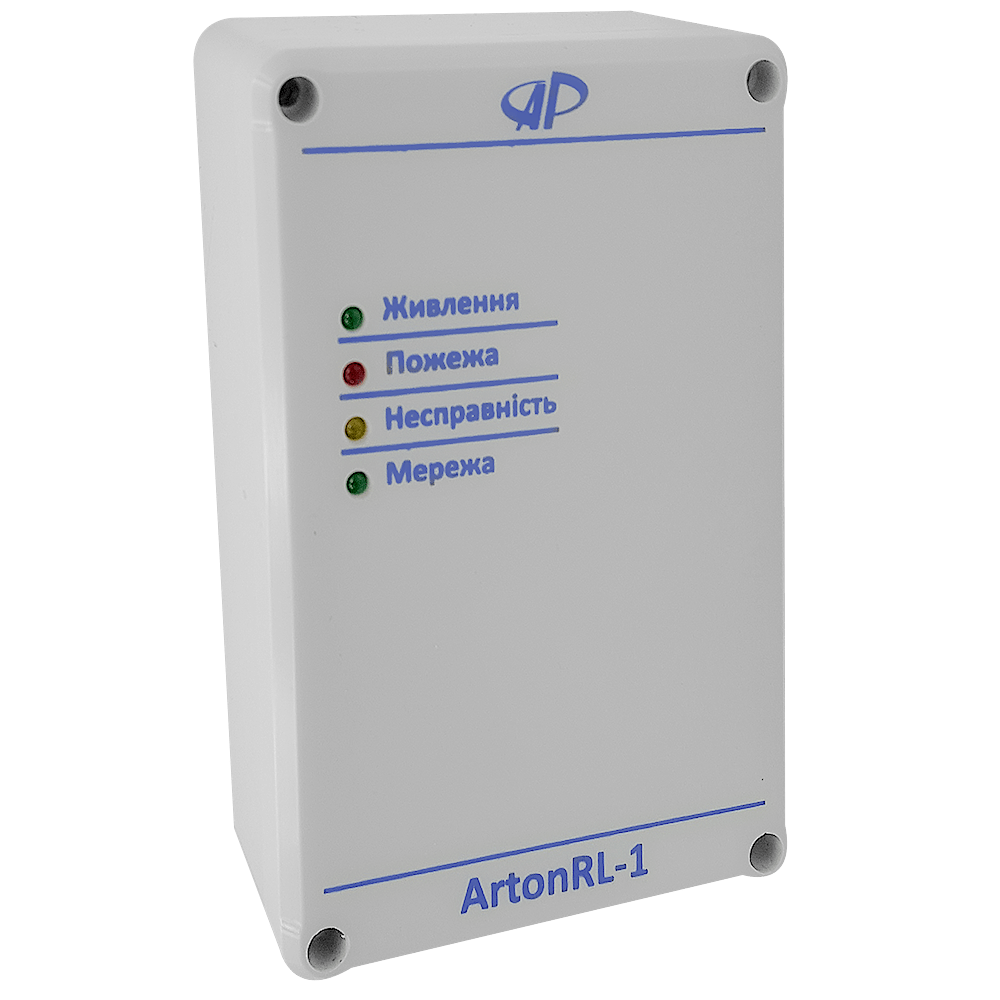

ArtonRL-1
Опис продукту
Базова станція ArtonRL-1 це приймач-передавач (трансивер), який забезпечує двосторонній зв’язок між будь-яким ППКП і радіоканальними сповіщувачами SPD-10QR (димовим) та SPR-10R (ручним). ArtonRL-1 підключається до входу ШС ППКП та забезпечує двосторонній зв’язок зі сповіщувачами за допомогою одного з трьох радіочастотних каналів.
- Відповідність вимогам ДСТУ EN 54-25:2010;
- Можливість підключення до будь-якого ППКП через 4-х провідний ШС;
- Формування сигналів "Пожежа" та Несправність" для 4-х провідного ШС двома окремими твердотільними реле;
- Робота з адресним 2-х провідним шлейфом ППКП серії "Вектор-1", "Спектра";
- Можливість вибору одного з трьох доступних частотних каналів;
- Індикація режимів роботи за допомогою світлодіодів "Живлення", "Пожежа", "Несправність", "Мережа";
- Призначений для спільної роботи з радіоканальними сповіщувачами виробництва ПП "Артон";
- Проста процедура створення мережі радіоканальних сповіщувачів без застосування ПК;
- Можливість детальних налаштувань та моніторингу радіомережі за допомогою програми для ПК "RLC_Config".
Технічні характеристики
Характеристика
Значення
Напруга живлення:
9 - 29 В
Струм споживання в черговому режимі:
не більше 15 мА;
Струм споживання в режимі "Пожежа":
22 ± 3 мА;
Максимальна кількість радіоканальних сповіщувачів, що підключаються:
32
Частотний діапазон:
868.0 – 868.6 МГц
Дальність дії радіоканала в умовах прямої видимості:
≥ 150 м
Габаритні розміри:
120 х 80 х 36 мм
Корисні матеріали
| Назва | Країна | Коментар | Відкрити | Завантажити |
|---|---|---|---|---|
| Паспорт | українською | |||
| Сертифікат | UA(Україна) | Термiн дiї з 14 сiчня 2022 до 13 сiчня 2025 | ||
| Презентація | rk_new.pdf | |||
| ПЗ | Запаковані файли ПЗ та інструкція по його встановленню | |||
| Новина | Отримано сертифікат на нову продукцію |
Використовується з пристроями
Навчальні матеріали
Розділ 9.3. Приcтрої вводу-виводу (Arton RL-1 - технічні рішення).
У розділі 9.3 інформаційних матеріалів "Компоненти систем протипожежного захисту", розглянуті нормативні вимоги щодо радіоканальних компонентів СПСО, а саме до пристрою вводу – виводу, такого як базова станція Arton RL-1, яку виробляє приватне підприємство "АРТОН". Приведені технічні рішення, що застосовані у цьому виробі на основі блок-схеми по патенту на корисну модель. Також надані технічні хатактеристики виробу та рекомендації щодо його підключення у шлейф пожежної сигналізацї.
Для перегляду та завантаження матеріалу натисніть komponenty_spz_r93.pdf
Розділ 9.4. Приcтрої вводу-виводу (конфігурування базової станції Arton RL-1).
У розділі 9.4 інформаційних матеріалів "Компоненти систем протипожежного захисту", продовжено розгляд пристрою вводу – виводу, такого як базова станція Arton RL-1, яку виробляє приватне підприємство "АРТОН". Представлені параметри, які можливо змінювати в процесі налаштування виробу. Приведені приклади конфігурування пристрою та особливості підключення до різних ППКП, а також надана коротка інструкція по проведенню конфігурування базової станції Arton RL-1.
Для перегляду та завантаження матеріалу натисніть komponenty_spz_r94.pdf
