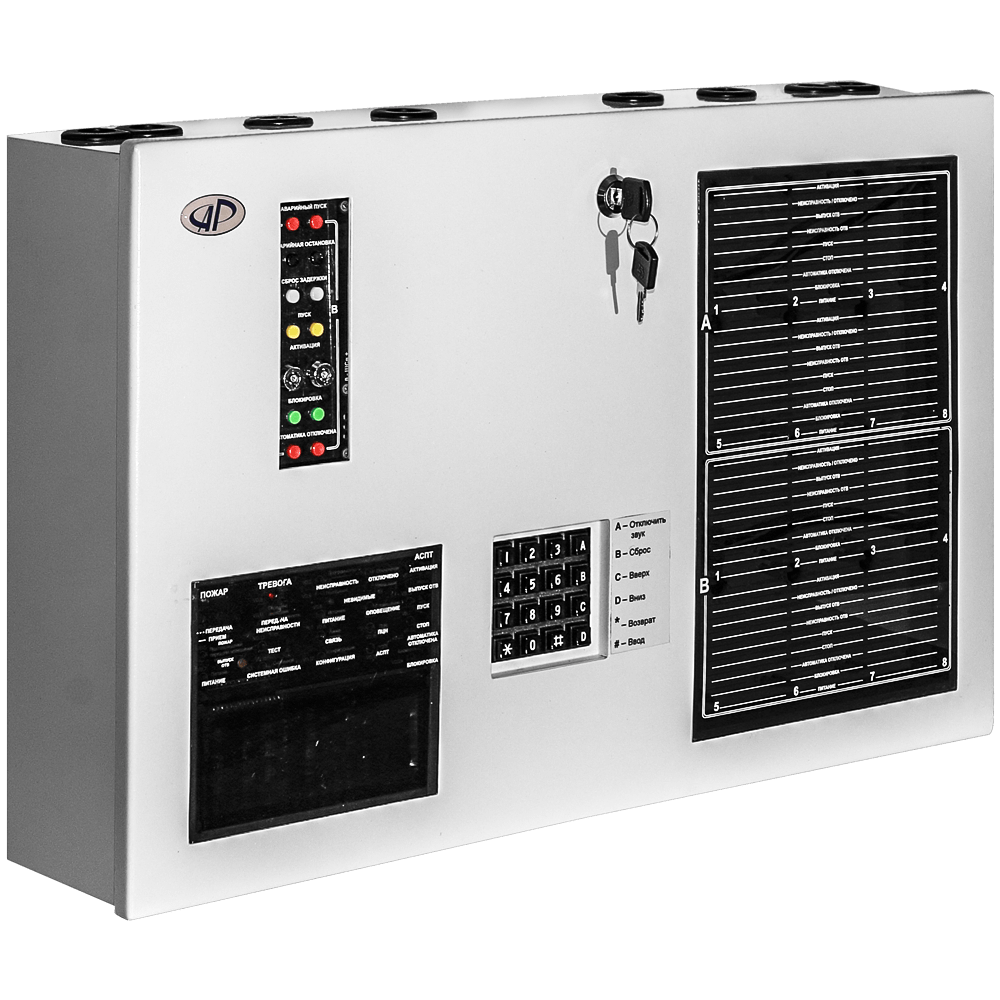

Вектор-1

Опис продукту

Прилад приймально-контрольний з функцією управління автоматичними засобами протипожежного захисту серії «Вектор-1» призначений для організації централізованої і автономної охорони різних об’єктів від пожеж, є частиною системи пожежної сигналізації, управління установками пожежогасіння, димовидалення, вентиляції та іншої автоматики. Прилад поєднує функції приладу приймально-контрольного пожежного та приладу управління, відповідає вимогам ДСТУ EN54-2, ДСТУ EN54-4, ДСТУ EN54-21, ДСТУ 4469-1.

Варіант конфігурації приладу та його кодування можна вибрати за допомогою генератора умовного позначення, а його умовні позначення можна розшифрувати за допогою відповідного дешифратора.

Широкий вибір варіантів конструктивного виконання в залежності від призначення і складності об'єкта:

напруга внутрішнього живлення (24 В або 12 В. За замовченням - 24В);
кількість каналів вводу-виводу (від 8 до 32);
кількість ключів протипожежного захисту (до 16);
кожен об'єкт (ШС, вихід) системи має наскрізну нумерацію (адресацію);
вбудований пульт управління двома зонами пожежогасіння;
відсік для установки на DIN-рейку до 20 реле;
блоки зв'язку та колектори інтерфейсу.

Багатофункціональність роботи системи протипожежного захисту:

автономна робота кожного ключа;
каскадна робота до восьми ключів;
робота ключів в дублюючих схемах.

Вільна прив'язка виходів (ключів) логічними формулами до станів (подій) в ШС і ключах, в тому числі і без застосування додаткових приладів і ПО:

Мале споживання електроенергії за рахунок:

застосування пожежних ШС з крайовим конденсатором;
динамічного живлення логічного ШС (дискретних входів);
живлення ШС і ключів нестабілізованою напругою (немає перетворювачів напруги, які знижують ККД приладу);

Зручні органи управління та індикації:

просте меню (не складніше простого мобільного телефону);
стандартна телефонна клавіатура;
легко читається інформація на дисплеї (великі підсвічені символи);
універсальність, багатофункціональність, підвищена надійність і ремонтопридатність;

До 20 приладів можуть об'єднуватися в систему з єдиним контролем та управлінням.

Для зручного моніторингу може використовуватися ПК.

Сім режимів роботи кожного каналу введення-виведення:

пожежний з повторною перевіркою з крайовим конденсатором;
пожежний з повторною перевіркою з крайовим резистором;
пожежний без повторної перевірки з крайовим конденсатором;
пожежний без повторної перевірки з крайовим резистором;
логічний (дискретний вхід);
захисний;
вихід (ключ).

Кожен ключ протипожежного захисту може бути запрограмований для таких функцій:

вхід з автоматичними сповіщувачами;
вхід з ручними сповіщувачами;
вхід для підключення вимикача "Автоматика вимкнено";
вхід для підключення вимикачів і датчиків "Блокування";
вхід для підключення кнопки "Скидання затримки";
вхід для підключення вимикачів "Аварійна зупинка";
вхід для підключення вимикачів "Аварійний пуск гасіння";
програмування часу затримки;
програмування часу подачі ОТВ.

Прилад працює з будь-якими типами:

автоматичних і ручних сповіщувачів;
датчиків ручного пуску, датчиків блокування пуску.

Технічні характеристики

Характеристика

Значення

Напруга в ШС і на виходах для 24 В живлення:

від 20 В до 30 В

Напруга в ШС і на виходах для 12 В живлення:

від 9,5 В до 15 В

Струм в ШС:

не більше 30 мА

Струм комутації ключа кожного каналу введення-виведення:

до 50 мА

Струм комутації ключів з повним контролем навантаження для підключення оповіщувачів:

до 200 мА

Струм комутації ключів, призначених для управління засобами пожежогасіння:

до 4 А

Звуковий сигнал відновлюється при появі нового події:

Час відключення живлення пожежних сповіщувачів під час скидання пожежного ШС:

4 - 6 с

Час затримки на обробку пожежного ШС після включення живлення (в т.ч. під час скидання) пожежних сповіщувачів:

4 - 6 с

Час до автоматичного скидання стану первинної пожежної тривоги (Увага):

5-6 хв

Корисні матеріали

Назва	Країна	Коментар	Відкрити	Завантажити
Паспорт		українською	Читати	pdf(9,06 Mb)
Сертифікат	UA(Україна)	Термiн дiї з 14 сiчня 2022 до 13 сiчня 2025	Читати	pdf(0,85 Mb)
Сертифікат	MD(Молдова)	Термін дії нелімітований.	Читати	jpg(0,13 Mb)
ПЗ		Драйвери, конфігуратор	Запаковано	zip(6,60 Mb)
Презентація		українською	Читати	ppt(21,06 Mb)
Інструкція		українською	Читати	pdf(0,21 Mb)
Архів		Паспорти.	Запаковано	zip(22,39 Mb)

Навчальні матеріали

Тема 1. Компоненти систем противопожежного захисту

Розділ 11.1. Прилади приймально-контрольні пожежні серії Вектор-1 (собливості побудови, рекомендації щодо позначення).

У розділі 11.1 інформаційних матеріалів "Компоненти систем протипожежного захисту", розглянуті ППКП серії «Вектор-1» з функцією управління автоматичними засобами протипожежного захисту, які виробляє приватне підприємство "АРТОН". Показані особливості побудови приладів цієї серії, надані рекомендації щодо позначення приладу для його замовлення.

Для перегляду та завантаження матеріалу натисніть komponenty_spz_r111.pdf

Розділ 11.2. Прилади приймально-контрольні пожежні серії Вектор-1 (технічні рішення, блок-схеми).

У розділі 11.2 інформаційних матеріалів "Компоненти систем протипожежного захисту" розглянуті технічні рішення, які застосовані у ППКП серії «Вектор-1» з функцією управління автоматичними засобами протипожежного захисту, що виробляє приватне підприємство "АРТОН". Показані блок-схеми приладів цієї серії, які були захищені патентами на винаходи та корисні моделі.

Для перегляду та завантаження матеріалу натисніть komponenty_spz_r11.2.pdf

Розділ 11.3. Прилади приймально-контрольні пожежні серії Вектор-1 (БЦП, БК, БІІУ).

У розділі 11.3 інформаційних матеріалів "Компоненти систем протипожежного захисту", розглянуті конструктивні рішення, які застосовані у окремих блоках ППКП серії «Вектор-1» з функцією управління автоматичними засобами протипожежного захисту, що виробляє приватне підприємство "АРТОН". У цьому розділі розглянуті наступні блоки: блок центрального процесора БЦП; блок ключів БК; блок індикації і управління БІіУ.
