Адресна система “Вектор” опис

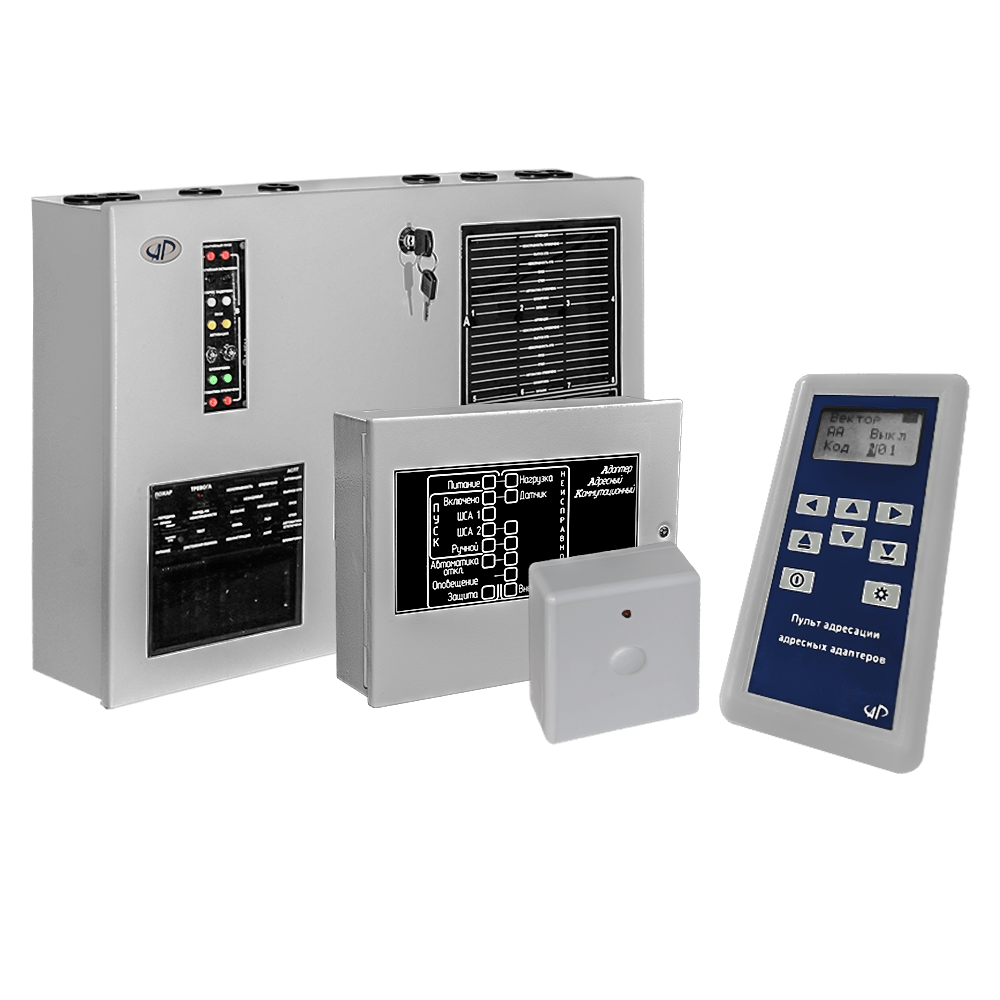

Протипожежна система «Вектор» (СПЗ “Вектор”) побудована за блочним принципом і включає в себе базовий прилад ППКПіУ «Вектор-1» та додаткові блоки, якими комплектується за умовами замовлення. Варіант конфігурації приладу та його кодування можна вибрати за допомогою генератора умовного позначення, а його умовні позначення можна розшифрувати за допогою відповідного дешифратора. Прилад ППКПіУ «Вектор-1» представляє собою інтелектуальну, розподілену, керовану подіями і командами систему збору та обробки даних, а також управління об’єктами системи в режимі реального часу.

      Базова комплектація приладу ППКПіУ «Вектор-1» включає в себе:

• БЖ – блок живлення на 12, або 24 вольти;
• БЦП – блок центрального процесора;
• БІіУ – блок індикації і управління з виведенням інформації на алфавітно-цифровий дисплей;
• БК – блок ключів, який є частиною БЦП, і має 8 (вісім) виходів, 4 (чотири) з яких – електронні вихідні ключі середньої потужності, 3 (три) – електронні ключі малої потужності і одне реле на дві групи перемикаючих контактів;
• БУР – блок керування режимами, призначений для управління 2-ма зонами пожежогасіння. Являє собою набір кнопок і вимикачів, що забезпечують управління відповідно однієї або двома зонами (напрямками) пожежогасіння (Зона А і Зона В);

Додаткові блоки можуть включати:

• БША – блок шлейфів адресний, до якого підключаються адресні елементи системи (до 8 (восьми) радіальних адресних шлейфів по32 адресних компоненти в кожному). У ППКПіУ «Вектор-1» можна встановити до 4 (чотирьох) БША, а в разі, якщо не використовується БС (блок зв’язку), то можна встановити ще 1 (один) додатковий БША. Таким чином, до одного ППКПіУ «Вектор» можна підключити від 8 (восьми) до 40 (сорока) адресних шлейфів. Ємність системи адресної пожежної сигналізації, побудованої на одному ППКПіУ «Вектор-1» становить від 256 до 1280 адресних компонентів;
• БВВ – блок вводу-виводу (вісім каналів вводу-виводу) призначений для обробки подій в ШС і /або вихідних ключах, забезпечує обмін командами між БЦП і ШС і / або вихідними ключами в кожному каналі;
• БВР – блок вихідних реле (вісім вихідних (“твердотільних”) реле) конструктивно представляє собою БВВ, можливості якого на програмному рівні обмежені тільки функціями вихідних гальванично ізольованих ключів;
• БПІ – блок програмованих індикаторів (вісім), конструктивно представляє собою БВР, виходами якого є оптичні індикатори;
• ПУіЗ – прилад управління і затримки, призначений для управління однією зоною пожежогасіння. Використовується з модулями газового, порошкового, і аерозольного гасіння. підключається ПУиЗ «Вектор» до ППКПіУ серії «Вектор», за допомогою інтерфейсу RS485;
• БКМ – блок ключів модифікований, який надає можливість підключення різних пристроїв, коли потрібні «сухі контакти», наприклад, пристрої мовного оповіщення, автодозвону на пульт централізованого спостереження та ін.;
• КІ RS485 – колектор інтерфейсу RS485, призначений для забезпечення зв’язку між приладами системи «Вектор-1», включених в ієрархічну групу;
• ПДУ – пульт дистанційного керування являє собою ППКП «Вектор-1», але з обмеженими функціями. До складу приладу входить тільки БІіУ і вбудований модуль інтерфейсу RS485;
• БСК – блок силових ключів  призначений для управління засобами автоматичної системи пожежогасіння (АСПТ) та іншою автоматикою;
• ШВР – шафа виносних реле застосовується для підключення потужних силових агрегатів (вентиляторів, клапанів, моторів і т.п.). ШВР підключається до ППКПіУ по власному інтерфейсу UART;
• KI-USB-UART – колектор інтерфейсу призначений для конфігурації ППКПіУ «Вектор-1» і комунікатора KM-GSM (передає повідомлення на ПЦС по мережах операторів;мобільного радіозв’язку стандарту GSM 900/1800). При цьому використовується програмне забезпечення, розроблене ПП “Артон”.

   Адресний сповіщувач в системі – комплект звичайного безадресного двопровідного пожежного сповіщувача  та адресного адаптера. Адресні адаптери діляться на декілька видів:

• АА – адресний адаптер, що вбудовується в бази неадресних пожежних сповіщувачів серії СПД (димових СПД-3А, SPD-10QR разом із радіо-приймачем-передавачем «ArtonRL-1») і комбінованих СПД-3.5) і СПТ(теплових СПТ-АБ, СПТ-3Б+АА). Заміна виведеного з ладу, або забрудненого сповіщувача займає всього кілька секунд, позбавляючи обслуговуючий персонал від необхідності заново прописувати адресу і алгоритм роботи адаптера АА, що знаходиться в базі сповіщувача.
• ААР – адаптер адресний, що вбудовується в корпуси ручних пожежних сповіщувачів (SPR-4, РУПД-02+АА(“Пуск димовидалення”,білий), РУПД-06 + АА (“Пуск насосу”, синій), Ручне запускання (жовтий), Пуск пожежогасіння (жовтий));
• ААК – адаптер адресний комутаційний (ААК-220Р) або комутаційний з ізолятором КЗ (ААК-24РМ, ААК-220РМ), що використовуються для організації управління, моніторингу та диспетчеризації установками димовидалення вентиляції, насосами, засувками та іншою автоматикою;
• ААУ – адаптер адресний універсальний призначений для перетворення неадресного шлейфу сигналізації на адресний.

     Конфігурування (встановлення значень параметрів, що змінюються) адресних компонентів (адаптерів і адресних пожежних сповіщувачів) здійснюється споживачем самостійно за допомогою відповідного пульту адресації МЦИ 426438.002 (виробник ПП”Артон”), що поставляється окремо.
