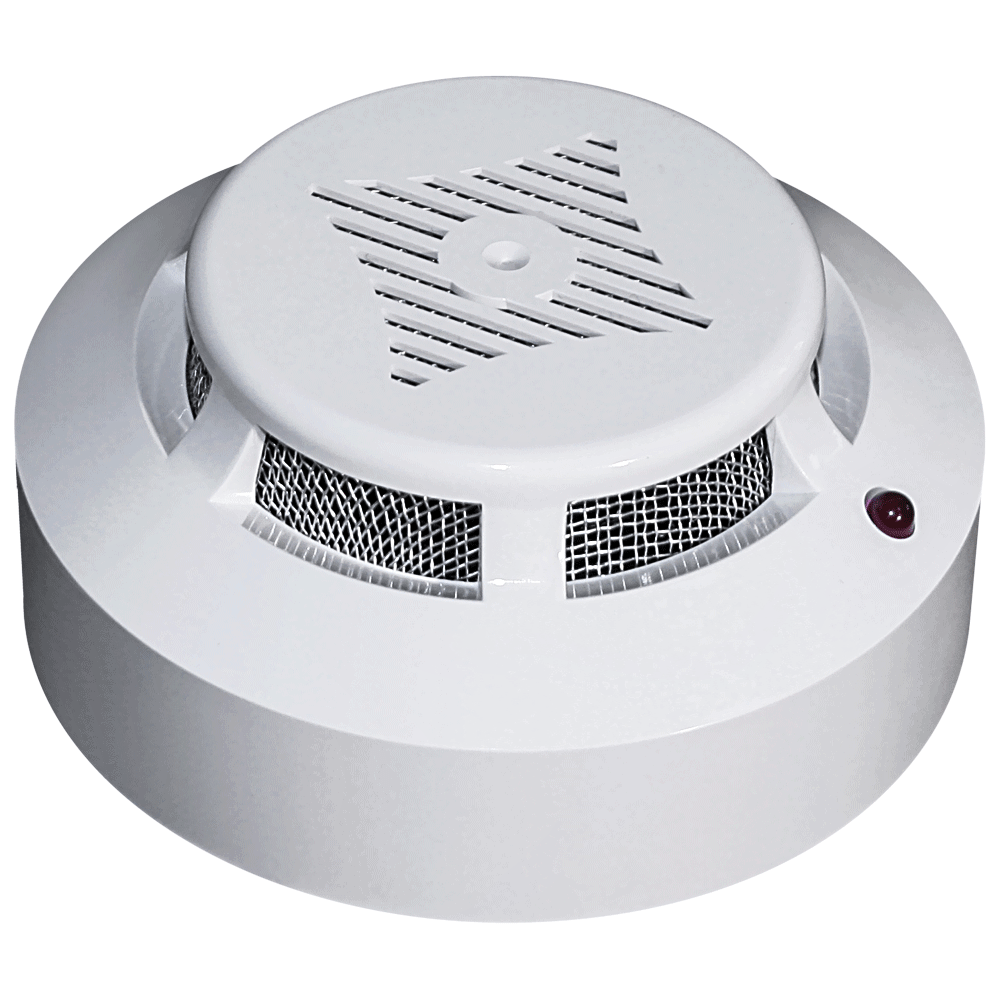

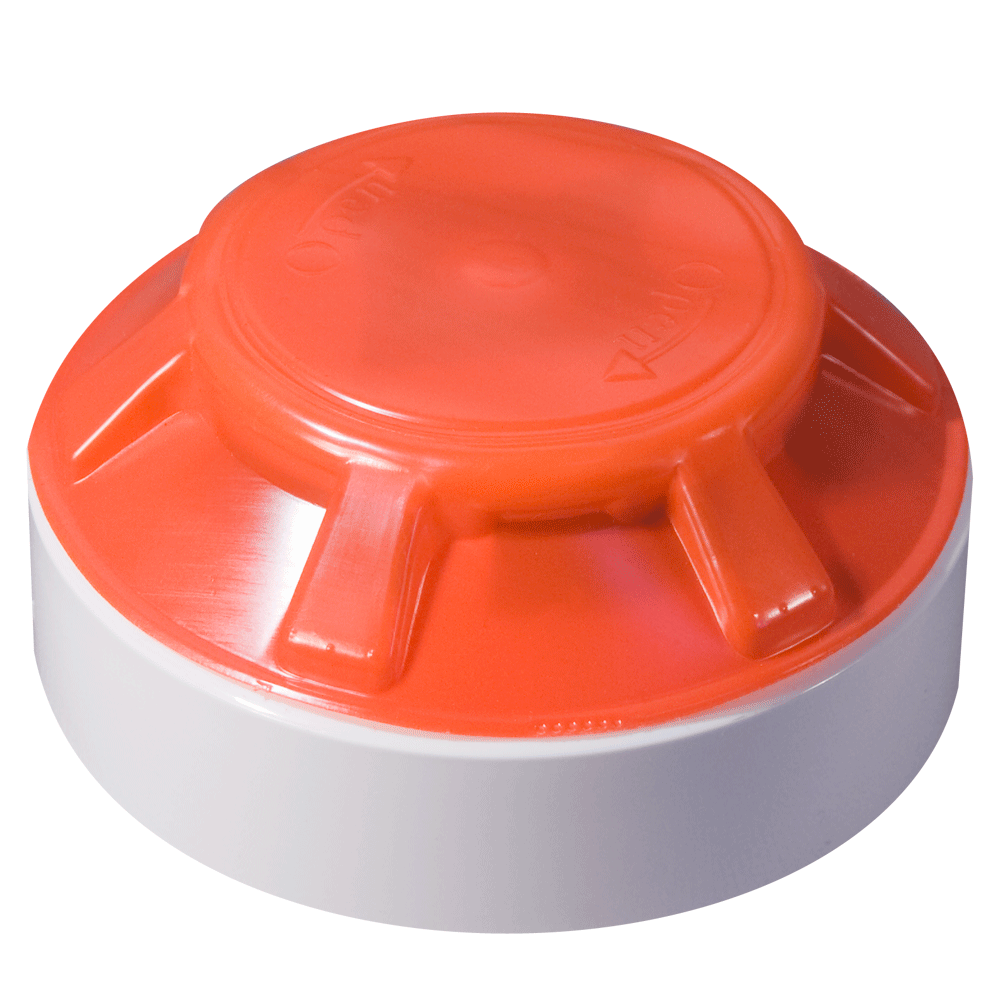

СПД-3
Опис продукту
Сповіщувач пожежний димовий оптичний точковий призначений для виявлення загорянь в закритих приміщеннях різних будівель і споруд, що супроводжуються появою диму і передачі сигналу «ПОЖЕЖА» на ППКП.
- Особливості:
- 2-х провідне підключення до ППКП
- Індикація чергового режиму роботи та режиму «Пожежа»
- Висока стійкість до хибних спрацювань
- Широкий діапазон напруги живлення
- Сумісність з різними ППКП
- Можливість монтажу як на стелі, так і на стіні

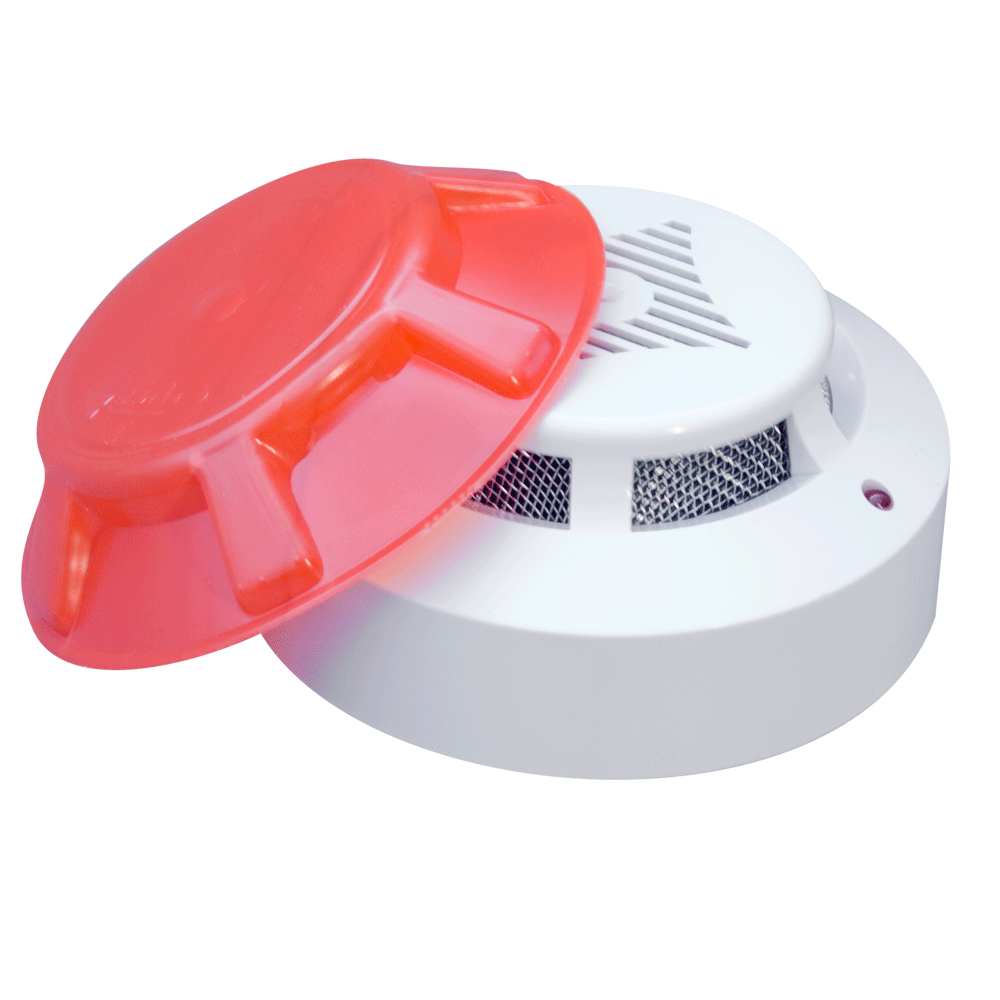

- Наявність декоративних кілець для монтажу на підвісних стеля
- Можливість підключення ІВ
Технічні характеристики
Характеристика
Значення
Діапазон напруги живлення:
10 - 30 В
Струм споживання в черговому режимі:
0.095 мА
Спосіб підключення до ППК:
двохпровідний ШС
Габаритні розміри:
не більше 100х48 мм
Маса:
не більше 0.15 кг
Наявність індикації чергового режиму:
Так
Максимально допустимий струм в режимі ПОЖЕЖА:
30 мA
Час відключення живлення для повернення в черговий режим роботи:
3 сек
Спосіб формування вихідного сигналу:
безконтактний
Корисні матеріали
| Назва | Країна | Коментар | Відкрити | Завантажити |
|---|---|---|---|---|
| Паспорт | українською | |||
| Сертифікат | UA(Україна) | дійсний з 14 сiчня 2022 до 13 сiчня 2025 | ||
| Сертифікат | MD(Молдова) | Вже недійсний | ||
| Відео | Кадет СПД-3 |
|
||
| Схема | Схема підключення СПД-3 до ППКП |
Використовується з пристроями
Питання та відповіді
Для нормальної роботи сповіщувача СПД-3 в режимі «Пожежа» струмообмежувальний резистор повинен задавати струм від 8 до 30 мА, при падінні напруги на сповіщувачі не менше 8 В. Тому для постійно токового шлейфу з напругою 24 В величина опору струмообмежувального резистора може бути в межах від 560 Ом до 2 кОм, рекомендоване значення 1.5 кОм. Для постійно токового шлейфу з напругою 12 В величина опору струмообмежувального резистора може бути в межах від 150 Ом до 510 Ом. Рекомендоване значення 390 Ом. При підключенні СПД-3 до знакозмінних шлейфів струмообмежувальний резистор може не встановлюватися, так як обмеження струму в шлейфі в режимі «Пожежа» здійснюється приладом приймально-контрольним.
До сповіщувача СПД-3.2 ВУОС не можна підключати, так як у цього сповіщувача немає для цього окремого виходу, а послідовно з сповіщувачем в ланцюг живлення ВУОС не можна включати, так як це заборонено стандартом ДСТУ EN 54-7: 2004.
Вирішити цю проблему можна на нашому обладнанні двома шляхами:
1) Використанням сповіщувачів СПД-3.10 з базами Б4 або Б5. Дивіться подробиці в паспорті на цей сповіщувач.
2) Використанням сповіщувачів СПД-3 з ВУОС, а шлейф погоджувати з чотирьохпровідним ППКП через модулі узгодження шлейфів МУШ-2 або МУШ-3.
Підключення СПД-3 слід проводити за СХЕМОЮ. Резистор Rok повинен бути встановлений в кінці шлейфу, а не на самому ППКП. Введення конденсатора С, підключеного паралельно Rok, дозволяє зменшити швидкість перемикання знакозмінного шлейфу. Крім того, доцільно забезпечити заземлення загального проводу електронного блоку ППКП «ГАММА-132», для чого нижній вивід клемника «Несправність відкритий колектор» розташованого на лівому боці блоку з’єднати через резистор опором 1кОм з клемою заземлення ППКП, розташованою на тильній стінці корпусу з правої боку. Сам ППКП повинен бути підключений до контуру заземлення опором не більше 4 Ом.
